离心式空压机有几种类型,其结构特点是什么?
作者:德耐尔 发布日期:

离心式空压机有几种类型,其结构特点是什么?

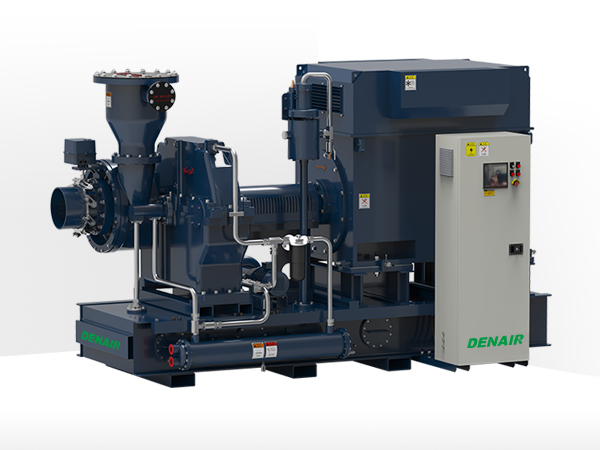

离心空压机

离心空压机按结构特点可分为水平剖分式、垂直剖分式以及等温压缩式等3种类型。其结构特点如下:

水平剖分离心式空压机—水平剖分离心式压缩机由定子和转子两部分组成。定子被通过轴心线的水平面剖分为上下两部分,通常称它为上下机壳,上下机壳用联接螺栓联成一个整体,便于拆装检修。上下机壳均为组合件,由缸体和隔板组成,隔板组装于缸体内,并构成气体流动需要的环形空间,缸体和隔板可用铸铁、铸钢和合金钢铸成,隔板还可由锻钢制成。转子由主轴、叶轮、轴套以及平衡组件组成,主轴和轴套等组件多用合金钢锻制而成。叶轮多为焊接结构,该类型压缩机适于低中压工艺,最高工作压力一般不大于5MPa。

垂直剖分离心式空压机—垂直剖分离心式压缩机,其缸体为筒形,两端盖用联接螺栓与筒形缸体联成一个整体。隔板与转子组装后,用专用工具送入筒形缸体,隔板为垂直剖分,隔板与隔板由联接螺栓联成一个整体,检修时需打开端盖,将转子和隔板同时由筒形缸体拉出,以便进一步分解检修。该机筒形缸体、端盖、隔板和主轴多用碳钢或合金钢锻制而成,叶轮为碳钢或合金钢组焊件,该类压缩机最高工作压力可达70MPa。

等温压缩离心式空压机。等温压缩离心式压缩机有两种结构形式。一种是4个叶轮,装于两根从动轴上,两从动轴布置在与原动机相联的主动轴两侧,通过不同齿数的齿轮,使两从动轴获得不同的转速,从而使不同级的叶轮,均能在最佳状态下运行,中间冷却器设在机体下面,每级压缩后的气体均经过一次冷却再进入下一级,两轴等温压缩离心式压缩机。另一种是叶轮串在一根轴上,冷却器对称地布置在压缩机机壳的两侧,并与机壳铸成一体,气体经每级压缩后经冷却进入下一级,因此,接近等温压缩,机组运行效率较高。
